Цифровой Трехосевой угломер MTG-5
 |
|
| Автоматический трех-осевой ротационный измеритель угла наклона DMA MTG-4 используется в тестированиях высотных и инерциальных платформ. Все процессы контролируются компьютером через блок управления. | |
|

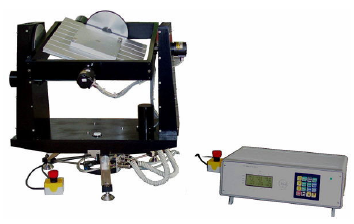

Измеритель состоит из: Прямоугольной платформы для фиксации UUT (тестируемое оборудование). Трех приводов (для каждой из трех осей) контро-лируемых компьютером через блок управления Трехпозиционных датчиков (цифровые круговые импульсные датчики положения с разрешающей способностью в 0.03?) Для управления скоростью приводов используются три цифровых круговых импульсных датчиков положения Блока управления с клавиатурой и ЖК дисплеем Для полного управления прибором при помощи внешнего компьютера используется порт серийно-го интерфейса RS232 Имеет возможность разворота на +/- 360 градусов вокруг вертикальной оси и +/- 90 градусов вокруг других двух осей Имеется регуляция скорости до 20 град/сек До 26 тестовых (из 99 операций) профилей может быть сохранено во внутренней памяти прибора |
При включении питания запускается про-грамма, которая приводит прибор в исходное положение. Когда исходное положение дос-тигнуто, появляется главное меню, открывая доступ к различным его пунктам: управле-нию первой, второй или третьей осью, диапа-зон тестирования поворота и т.д. Прибор может управляться внешним компь-ютером через специальный блок управления соединенный при помощи интерфейа RS232. |
Основные характеристики: |
|
|
Физические характеристики Размеры: 25" x 30" x 15" Диаметр платформы: 400 x 400 мм (15.7") Вес: 165 фунтов Возможность программирования До 26 тестовых профилей (каждый из которых может состоять из 99 операций), данные позицио-нирования и настроек скорости могут быть сохранены во внутренней памяти. Для полного управления прибором при помощи внешнего компьютера используется порт серийно-го интерфейса RS232 |
Электропитание Универсальное: ~90 до ~220 В Характеристики Амплитуда нивелировки стенда осуществляется воздушным пузырьком посредством регулировоч-ных болтов Блокировка осей осуществляется отказоустойчи-выми микропереключателями. Автосброс Управление углом наклона Управление настройками скорости Управление ускорением Управление непрерывным движением между двумя дуговыми координатами Сочетание разных элементов управления Передача данных осуществляется через серийный интерфейс RS232 |
