Авиационная тестирующая станция MPS30

Точность измерений ±3 фута над уровнем моря
Соответствие всем требованиям RVSM и мировым стандартам
До 30 программ тестирования
Программируемые пределы безопасности
Интуитивный ввод данных с ручного пульта управления – вся информация на одном экране
Низкое потребление энергии
Калибровка 1 раз в год
Гарантия 2 года и 5000 часов гарантии на насосы

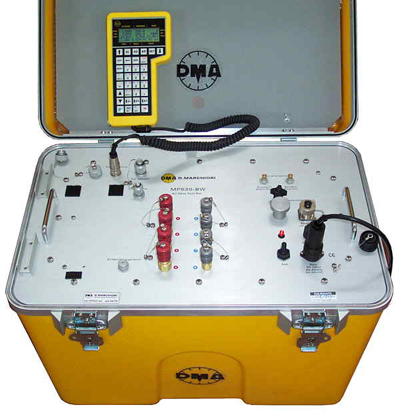

Современная авиационная тестирующая станция для контроля воздушно-скоростных параметров в гражданской и военной авиации. Поставляется в ударопрочном корпусе. Имеет удобное полностью автоматизированное управление с ручного пульта и обладает высокой функциональностью. Оснащена портом полного и статического давления.

MPS30 обеспечивает доскональное тестирование аэродинамических данных и выбора режима полета с целью поиска и устранения неисправностей и проверки авиационных систем полного и статического давления.

Модель отличается простотой и быстротой в использовании как экспертами, так и новыми пользователями. Тестирование и устранение неисправностей может проводить один оператор, находясь в кабине самолета, с помощью многофункционального ручного устройства управления с ЖК-экраном. Все результаты тестирования отображаются одновременно, не требуется внесение изменений на экране или в меню.

MPS30 превосходит все современные требования к характеристикам диапазона режимов полета для военных и коммерческих воздушных судов с несущим или неподвижным крылом, включая требования RVSM. Использование высокоточных преобразователей с вибрационным элементом обеспечивает максимальную точность измерения всех параметров высоты и скорости полета.

Возможность программирования

Пользователь имеет возможность вводить и хранить в бортовой памяти до 30 программ для тестирования специальных или стандартных аэродинамических данных и заполнения авиационных технологических карт. Программы выполняются нажатием одной клавиши.

Безопасность

Испытательная установка и тестируемые приборы надежно защищены от повреждений. Положение, при котором статическое давление больше, чем полное давление, не допускается ни при ручном, ни при автоматическом управлении. При спаде напряжения электрическая цепь надежно изолируется и отводится вручную, предотвращая тем самым повреждения приборов и испытательной установки. Заданные изготовителем или пользователем пределы безопасной эксплуатации предохраняют тестируемые приборы от повреждений в процессе работы. Универсальный источник энергии не допускает ошибок при подключении. Ручное устройство управления или другие устройства ввода могут переключаться в процессе тестирования, не вызывая сбоев.

Изоляции нескольких компонентов

Возможна дополнительная конфигурация параметров с целью изоляции до четырех статических и четырех полных электрических цепей, используя ручное дистанционное устройство управления. Эта особенность может быть установлена в каркас MPS30 или внешний корпус.

Калибровка

Простой и быстрый процесс калибровки с помощью программной установки четырех содействующих факторов. Не требуется никаких механических настроек. Параметры калибровки имеют кодовую защиту.

Основные характеристики

Диапазон рабочих температур от -10° C до +50° C
Возможность регулировки объемов нагрузки (куб. дюймы): статическое давление от 0 до 250, полное давление от 0 до 100.
(*) сокращения: Г = гражданский; В = военный.

Параметр	Диапазон		Разрешение		Точность
Параметр	Измерение	Контроль	Измерение	Контроль	Измерение	Контроль
Высота, в футах	-2,000 +80,000	-2,000 +65,000 (80,000 внеш. насос)	1	1	±3 над уровнем моря ±5 на высоте 30,000 ±20 на высоте 60,000	±2
Скорость набора высоты, (фут/мин)	Г: от 0 до 6,000 В: от 0 до 30,000	Г: от 0 до 6,000 В: от 0 до 30,000	25 > 1000 5 < 1000	25	±25 ±1% считывания	±2
Скорость полета, в узлах Функция сверхмалой скорости	Г: от 10 до 830 В: от 20 до 1,000 от 2 до 200	Г: от 10 до 830 В: от 20 до 1,000	1< 50 0.1> 50 0.1> 20	0.1	±0.5 на высоте 50 ±0.1 на высоте > 500 ±0.001 д. рт. ст.	±1
Скорость набора высоты, (узл/мин)	от 0 до 700	от 0 до 700	10	10	±10 ±1% считывания	±5%
Число Маха	от 0 до 4	от 0 до 4	0.001	0.001	<0.002	±0.002

Функциональность

Выработка давления/вакуума
Автоматическая проверка на герметичность
Управляемый отвод воздуха наружу
Ввод показаний высоты/скорости полета
Подача статического/полного давления
Ввод числа Маха
Выдача степени повышения давления в компрессоре двигателя
Коррекция температуры при истинной скорости полета
Коррекция отклонений
Автоматическое испытание на герметичность

Физические характеристики

Размеры: Дл. 23.2", Шир.16", Выс. 20"
Вес: 33 кг
Кабель для дистанц. управления 20 метров

Экран и клавиатура

Встроенный экран и клавиатура находятся в портативном терминале, защищенном от воды и воздействия ударов. ЖК-экран с подсветкой отображает все параметры процесса испытаний.

Источник энергии

Универсальный - использует все мировые и авиационные стандарты переменного тока.

Факторы окружающей среды

Водонепроницаемость и ударопрочность
Удобство для пользователя

Дополнительные опции

Легковесный пластиковый корпус из полиэтилена высокой плотности на колесах
Терминал беспроводного дистанционного управления
Подвижная тележка с батареей на 8 часов
Источник энергии на 28 В постоянного тока
Кабель для дистанционного управления длиной 150 футов (50 метров)

Порты интерфейса (Стандарт RS232)

IEEE-488 GPIB
ARINC 429 и ARINC 629
Интерфейс MIL-STD-1553
